Kaip 1163 C350 Plieninis vamzdis yra tam tikros rūšies šaltai formos atsparumas elektriniam atsparumui (ERW) tuščiaviduriui konstrukciniam plieniniam vamzdžiui. Jis plačiai naudojamas įvairiose struktūrinėse programose dėl puikių mechaninių savybių ir ekonomiškumo.
Pagrindinės charakteristikos
Gamybos procesas: Kaip 1163 C350 plieniniai vamzdžiai gaminami naudojant šaltai suformuotą procesą, kuris apima plieno lakštus į norimą formą ir suvirinant siūlę, naudojant elektrinį atsparumą suvirinimui.
Laipsnio klasifikacija: „C350“ AS 1163 C350 rodo, kad plieno minimalus išeigos stipris yra 350 MPa. Prefiksas „C“ reiškia, kad plienas yra šaltai suformuotas.
Cheminė sudėtis
Kaip 1163 C350 Plienas yra anglies-Mangano plienas, turintis kontroliuojamą kiekį lydinių elementų, kad būtų pasiektos jo mechaninės savybės. Pagrindiniai elementai ir jų maksimalios ribos yra:
| Cheminė sudėtis | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pažymiai (žr. 1 pastabą) | Cheminė sudėtis (liejimo ar produkto analizė) (žr. 2 pastabą) % Maks. | ||||||||||
| C | Si | Mn | P | S | Kr | MO | Al (žr. 3 pastabą) | Ti | Mikro lydi elementai | CE (žr. 4 pastabą) | |
| C350, C350L0 | 0.20 | 0.25 | 1.60 | 0.03 | 0.03 | 0.30 | 0.10 | 0.10 | 0.04 | 0,15 (žr. 6 pastabą) | 0.43 |
|
Pastabos: 1 Leidžiama naudoti sulfidų modifikavimo gamybos metodus šiems klasėms. 2 Šie elementai gali būti nurodytos ribos: a) Vario 0,25%. b) Nikelis 0,25%. Nurodytos 3 ribos yra tirpiniam arba bendram aliuminiui. 4 anglies ekvivalentas (CE) apskaičiuojamas pagal šią lygtį: 5 taikoma tik „Niobium“ ir „Vanadium“. Tačiau neleidžiama, kad niobium, didesnis nei 0,010%. 6 taikoma tik „Niobium“, „Vanadium“ ir „Titanium“. Tačiau vanadis, didesnis nei 0. 10%, neleidžiamas. 7 Apskritų tuščiavidurių sekcijų (CHS) silicio riba turi būti 0,45. |
|||||||||||
Mechaninės savybės
AS/NZS 1163 plieninio vamzdžio mechaninės savybės yra ypač svarbios. Gamybos proceso metu mes užtikriname, kad kiekvienas vamzdis atitiktų tempimo stiprumo, išeigos stiprumo ir pailgėjimo kaip/NZS 1163 parametrus. Užtikrinkite kiekvieno plieno vamzdžio laikomąją talpą ir stabilumą.
| Tempimo bandymo reikalavimai | ||||||||
|---|---|---|---|---|---|---|---|---|
| Pažymys | Minimalaus išeigos stiprumo | Minimalus tempimo stiprumompa | Minimalus pailgėjimas kaip dalis 5,65√So (žr. Pastaba) % | |||||
| Apskrito tuščiavidurių skyriai DO/T | Stačiakampės tuščiaviduriai skyriai B/T, D/T | |||||||
| Mažiau arba lygus 15 | >15 mažiau arba lygus 30 | >30 | Mažiau arba lygus 15 | >15 mažiau arba lygus 30 | >30 | |||
| C350, C350L0 | 350 | 430 | 16 | 18 | 20 | 12 | 14 | 16 |
| PASTABA: Šios ribos taikomos veidui, nuo kurio atliekamas tempimo bandymas. T. y., RHS, B/T arba D/T santykio naudojimas priklauso nuo to, iš kurio veido bandinio yra supjaustytas. SHS yra tik vienas santykis (kaip b=d). | ||||||||
| „Charpy V-Notch“ smūgio bandymo reikalavimai | |||||||
|---|---|---|---|---|---|---|---|
| Pažymys | Bandymo temperatūros laipsnis | Minimali absorbuota energija, j | |||||
| Bandomojo gabalo dydis | |||||||
| 10 mm × 10 mm | 10 mm × 7,5 mm | 10 mm × 5 mm | |||||
| Vidutiniškai 3 testai | Individualus testas | Vidutiniškai 3 testai | Individualus testas | Vidutiniškai 3 testai | Individualus testas | ||
| C350L0 | 0 | 27 | 20 | 22 | 16 | 18 | 13 |
Matmenys ir nuokrypiai
Standartiniame AS/NZS 1163 nurodo keletą įprastų plieninių vamzdžių, įskaitant apvalią, kvadratinę ir stačiakampę, formas.
- Apvalus plieninis vamzdis: Apvalus plieninis vamzdis Lygus skyrius, lengvai sujungtas ir montuojamas, tinkamas įvairiems konstrukciniams projektams, nes ji gali tolygiai paskirstyti slėgį, užtikrindamas stiprų suspaudimą ir lenkimo atsparumą.
- Kvadratinis plieninis vamzdis: Esant įprastam kvadratiniam skerspjūviui, kvadratinis plieninis vamzdis yra patogus padėties nustatymui ir pritvirtinimui, o puikios sukimo ir lanksčiosios savybės leidžia gerai veikti tais atvejais, kai reikia šoninių jėgų.

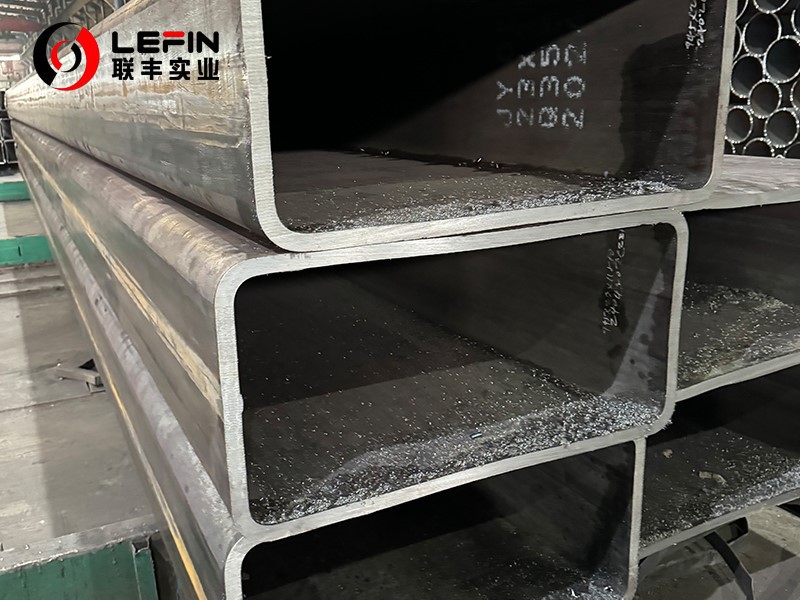

- Stačiakampio plieno vamzdis: ilgis ir plotis gali būti lanksčiai koreguojami atsižvelgiant į faktinius poreikius patenkinti įvairius projektavimo poreikius, ypač tinkamus konstrukcinėms sistemoms, kurioms reikia atlaikyti konkrečias kryptines jėgas.
| Formos ir masės nuokrypiai | ||
|---|---|---|
| Charakteristika | Apskrito tuščiaviduriai skyriai | Kvadratinės ir stačiakampės tuščiaviduriai skyriai |
| Išoriniai matmenys (DO, D ir B) | ± 1%, mažiausiai ± 0,5 mm ir maksimalus ± 10 mm | ± 1%, su mažiausiai +0.5 mm, -0,5mm |
| Storis (T) | Už DO £ 406,4 mm: ± 10% už DO> 406,4 mm: ± 10%, kai maksimalus ± 2 mm | +10%. -10% |
| Išorė (O) | ± 2% tuščiavidurių sekcijų, kurių skersmens ir storio santykis yra ne didesnis kaip 100 (žr. 1 pastabą) | – |
| Įgaubimas/išgaubtumas (žr. 2 pastabą) | – | Max . 0.8% arba 0,5 mm, atsižvelgiant į tai, kuris yra didesnis |
| Pusių pluoštas | – | 90 laipsnio ± 1 laipsnis |
| Išorinis kampo profilis | Žr. 5 lentelę | |
| Posūkis (v) | – | 2 mm + 0.5 mm/m ilgis |
| Tiesa (žr. 3 pastabą) | 0,20% viso ilgio | 0,15% viso ilgio |
| Masė (m) ilgio vienetui | Ne mažiau kaip 0,96 kartus didesnė už nurodytą masę (4 pastaba) ant individualaus ilgio | |
Programos ir pranašumai
Paraiškos
Dėl subalansuotų savybių, kai 1163 C350 Plieninis vamzdis yra tinkamas įvairiems pritaikymams, įskaitant:
- Struktūrinė inžinerija: Naudojami komerciniuose pastatuose, tiltuose, pramoninėse įstaigose ir infrastruktūros projektuose, tokiuose kaip perdavimo bokštai.
- Bendroji konstrukcija: Idealiai tinka rėmams, kolonoms, sijoms, pastoliams ir kitiems konstrukciniams komponentams.
- Kiti naudojimo būdai: Taip pat naudojami balduose, turėkluose ir ekranuose.
Privalumai
- Ekonominis efektyvumas: Kaip 1163 C350 suteikia gerą pusiausvyrą tarp stiprumo ir išlaidų, todėl tai yra ekonomiškas pasirinkimas daugeliui projektų.
- Universalumas: Tai tinka tiek lengvoms, tiek vidutinėms konstrukcinėms apkrovoms.
- Prieinamumas: Kaip vienas iš dažniausiai naudojamų pažymių, jis lengvai prieinamas rinkoje.
- Patvarumas: Plienas suteikia puikų atsparumą nusidėvėjimui, užtikrinant ilgalaikį našumą.
Palyginimas su kitomis klasėmis
Palyginti su kitomis AS 1163 standarto klasėmis:
- C250: Kaip 1163 C350 turi didesnį stiprumą (350 MPa išeigos stipris palyginti su . 250 MPA C250) ir didesnei apkrovai.
- C450: Nors „C450“ suteikia dar didesnį stiprumą (450 MPa išeigos stipris), „C350“ siūlo geresnį lankstumą ir dažnai yra ekonomiškesnis.
Santrauka
Kaip 1163 C350 Plieninis vamzdis yra aukšto stiprumo (350 MPa išeigos) konstrukcinis vamzdis, prieinamas suvirintomis arba sklandžiomis formomis. Plačiai naudojamas statybose ir inžinerijoje, jis atitinka Australijos ilgaamžiškumo ir suvirinamumo standartus. Pasirenkamos dangos padidina atsparumą korozijai, todėl ji yra ideali infrastruktūrai ir mechaninėms reikmėms.
